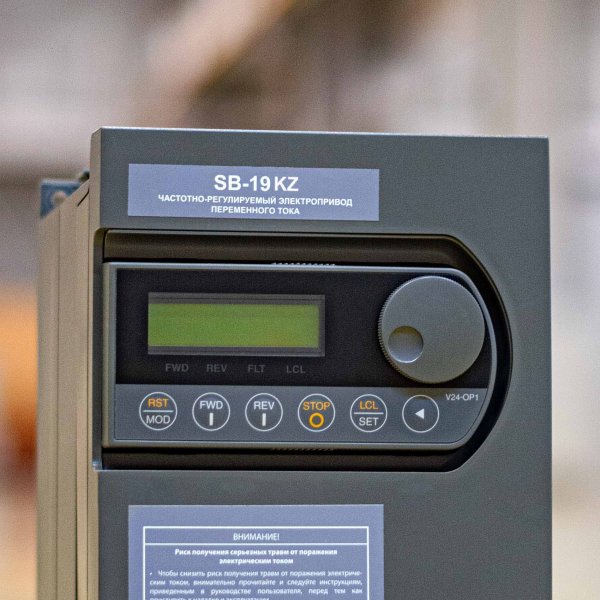

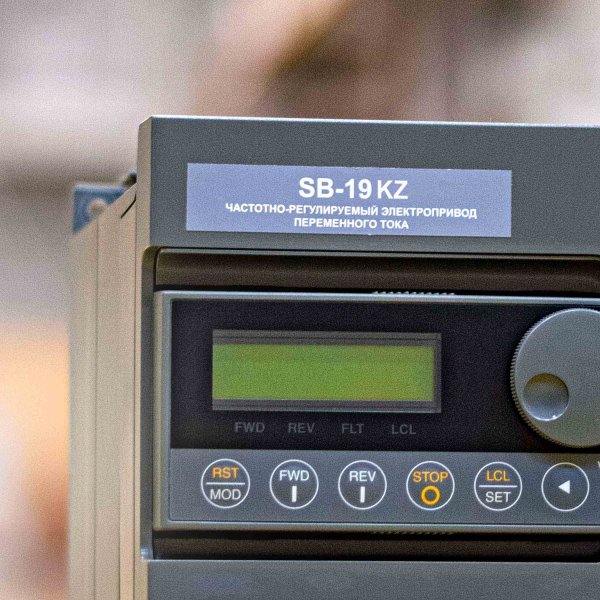

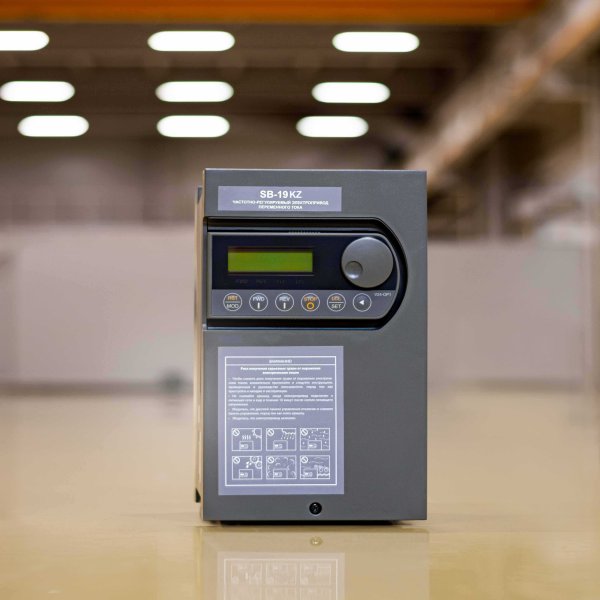

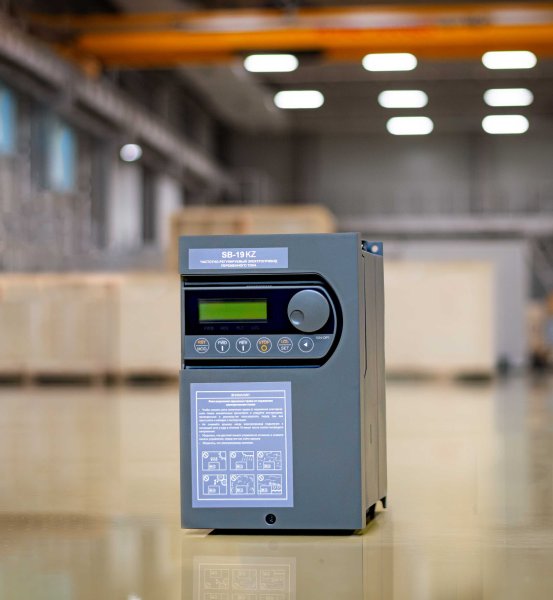

ПЧ серии SB-19KZ

ПЧ серии SB-19KZ - преобразователь частоты переменного тока, разработанного совместно с японской корпорацией Meidesha Corporation, предназначенный для регулирования скорости асинхронного электродвигателя на напряжении 400В.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
И ФУНКЦИИ

от 0,4 кВт - 475 кВт
Широкий диапазон мощностей
Высокая надежность
  • средняя наработка до отказа, согласно ГОСТ 27.402-95 - 80 тысяч часов (более 9 лет)
  • средний срок службы - 25 лет!
Энергосбережение
  • усовершенствованное управление током электродвигателя
  • снижение внутренних потерь за счет использования комплектующих с высоким КПД
Низкое влияние на питающую сеть и двигатель
  • встроенный помехоподавляющий фильтр (до 22кВт)
  • встроенный реактор в звене постоянного тока (от 30кВт и выше)
Широкие коммуникационные возможности
  • работа в промышленной сети по протоколам ModBus, Profi busDP, DeviceNet, CANopen, CC-Link
Все функции в одном
6 режимов управления в одном преобразователе
  • управление поддержанием V/f при переменном моменте
  • управление поддержанием V/f при постоянном моменте
  • векторное управление без датчика скорости
  • векторное управление с датчиком скорости
  • управление двигателем с постоянными магнитами без датчика скорости
  • управление двигателем с постоянными магнитами с датчиком скорости
Расширенные функции пользовательского программного обеспечения
  • встроенный ПЛК
  • ПИД-регулирование
  • пропуск частоты
  • управление несколькими насосами
  • управление внешним механическим тормозом
  • функция работы «прядильной машины
  • работа по шаблону
  • многодвигательный режим управления
  • функция «подхвата на ходу» с определением скорости вращения электродвигателя
  • функция безопасного отключения момента (STO)
  • контроль температуры двигателя (датчики с характеристикой PTC)

Защитные функции ЧРЭ SB-19KZ

Тип защиты / Механизм действия
От перегрузки по току (OC)
  • если мгновенное значение выходного тока превышает установленное значение, происходит останов привода.
От перенапряжения (OV)
  • если мгновенное значение напряжения в узле постоянного тока превышает установленное значение, происходит останов привода.
От пониженного напряжения (UV)
  • если мгновенное значение напряжения в узле постоянного тока снижается до 65% от номинального значения, происходит останов привода.
Ограничение рабочего тока
  • при перегрузке выходная частота автоматически изменяется так, чтобы выходной ток ЧРЭ был ниже установленного ограничения.
От перегрузки (OL)
  • привод останавливается, если параметры перегрузки превышены. Перегрузочная характеристика может быть изменена в соответствии с характеристиками двигателя.
От перегрева (UOH)
  • при превышении температуры радиатора ЧРЭ происходит останов привода.
От короткого замыкания на землю (GRD)
  • при обнаружении короткого замыкания на землю происходит останов привода.
От потери фазы
  • при потере входной или выходной фазы происходит останов привода.
От повреждения силового модуля (PM)
  • при неисправности силового модуля происходит останов привода.
А также защита от:
  • превышение допустимой скорости; отказа датчика скорости; отказа датчика тока.

Характеристики параметров управления ЧРЭ SB-19KZ

Параметры и методы управления
  • Система управления
Цифровое управление АИН и ШИМ
  • Несущая частота

Монозвуковой метод: 1 - 15 кГц (программируется с шагом 0,1 кГц).
Мягкозвуковой метод: 2,1 - 5 кГц

  • Разрешение выходной частоты
0,01 Гц
  • Разрешение заданной частоты
± 0,01 ГЦ (цифровое задание)
± 0,03 % (аналоговое задание)
  • Погрешность частоты
± 0,01 % (цифровое задание) при 25o ± 10oC
± 0,03 % (аналоговое задание) при 25o ± 10oC
